屋根形状のための入力支援

屋根データの配置によりその外周線(軒先)ごとに屋根勾配を設定するだけで屋根伏図を作成します
以下のサンプルでは全周同一勾配を設定して寄棟とします
軒先ごとの屋根勾配の設定により、切妻屋根・片流れ屋根などになります

　　屋根データの配置状態
　　

　　屋根面データ作成の外周線節点番号の状態
　　

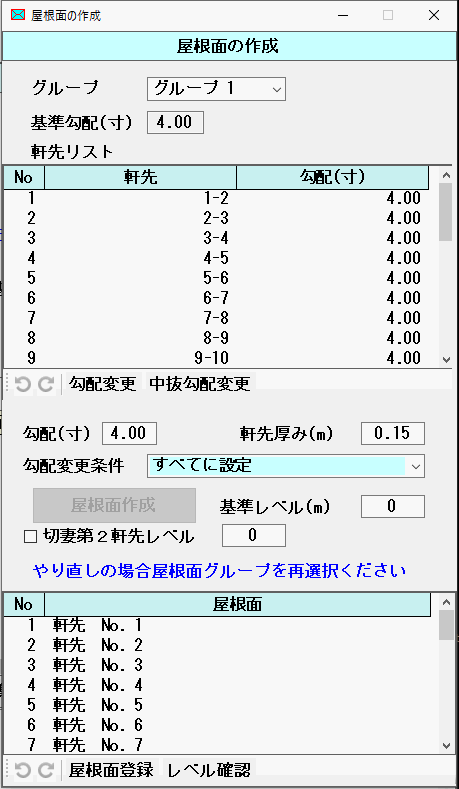

　　屋根面データ作成の勾配設定と屋根面作成のフォーム
　　　基本データの屋根勾配が外周線による軒先に自動設定されます
　　　軒先の勾配を変更すればそれに応じた屋根面を作成しますが 不正な勾配設定によっては作成出来ません
　　

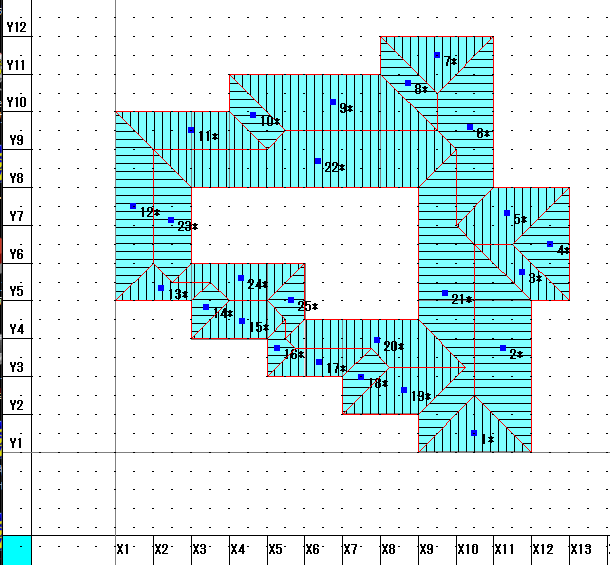

　　「屋根面作成」の実行により下図のように屋根面が作成されます
　　「屋根面登録」でデータが保存されます
　　ハッチ描画の方向は軒先からの登り勾配を示します
